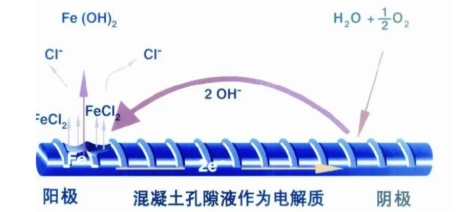

鋼筋銹蝕使鋼筋截面減小，從而使鋼筋承載能力下降，極限延伸率減小。

鋼筋銹蝕使鋼筋與混凝土之間的粘結(jié)力和握裹力下降，破壞了鋼筋和混凝土協(xié)同工作的基礎(chǔ)，使結(jié)構(gòu)的可靠度降低。

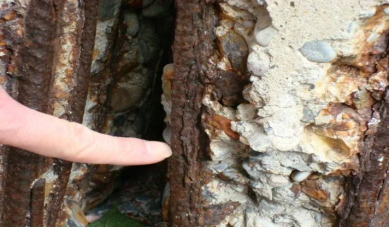

鋼筋銹蝕產(chǎn)物造成體積膨脹。膨脹壓力使混凝土產(chǎn)生順筋開裂，嚴(yán)重時混凝土保護(hù)層剝落，鋼筋失去保護(hù)后銹蝕進(jìn)一步加劇，加速鋼筋混凝土結(jié)構(gòu)破壞，結(jié)構(gòu)耐久性能降低。

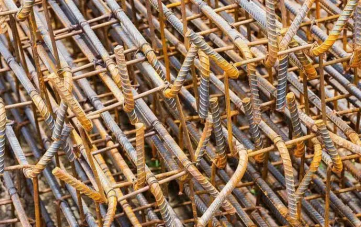

浮銹：浮銹處于鐵銹形成的初期，使鋼筋表面呈黃褐色；

陳銹：呈紅褐色，在鋼筋表面已有鐵銹粉末；

老銹：呈深褐色或黑色，鋼筋表面帶有顆粒狀或片狀的分離現(xiàn)象。

對于銹蝕嚴(yán)重鋼筋，宜直接量測鋼筋的剩余直徑；

存在銹蝕坑的鋼筋應(yīng)量測銹蝕的深度；

輕微銹蝕處可量測除銹前后直徑等的差異。

電化學(xué)測試方法和綜合分析判斷方法宜配合剔鑿檢測方法的驗證，具體測試方法可詳見本規(guī)范附錄L；

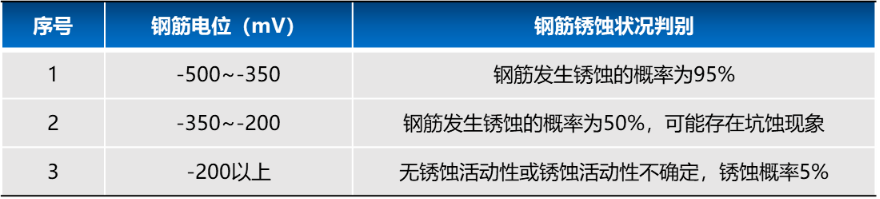

電化學(xué)測試結(jié)果判斷：鋼筋銹蝕狀況可按下表進(jìn)行判斷。

小型風(fēng)動或電動除銹

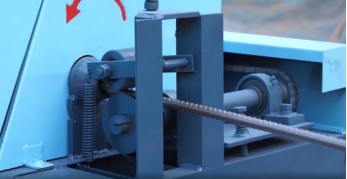

鋼筋除銹機除銹

噴砂除銹

拋丸除銹

未加工的螺紋鋼筋、加工過且集中存放超過6個月的鋼筋除銹，推薦使用浸泡除銹法，除銹干凈、徹底，也可采用除銹機進(jìn)行除銹。

盤圓鋼筋除銹：如除銹后很快使用，則無需單獨除銹，因為盤圓在拉直過程中就把銹除了。如除銹后短期內(nèi)不使用，建議采用鋼筋除銹劑浸泡除銹。

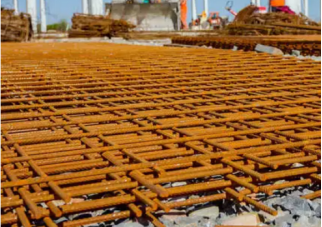

對于加工好的鋼筋：因其都是整齊堆放著，不需移開即用棕毛刷蘸取除銹劑進(jìn)行反復(fù)涂刷，然后靜置幾分鐘后用高壓水沖洗干凈。
